當一顆晶片完成設計、製造與封裝後，還需要經過一個重要步驟才能正式出貨，那就是「ATE測試」。ATE 全名為 Automatic Test Equipment（自動化測試設備），是半導體量產過程中不可或缺的關鍵工具。它的任務是確保每顆 IC 在功能、電氣特性與品質方面都符合規格要求，避免任何潛在缺陷流入市場。
ATE 在半導體生產流程中的角色
從設計到出貨，一顆 IC 會經歷設計、晶圓製造、封裝、測試四大階段。其中測試階段可再細分為兩個步驟：
| 測試階段 | 測試對象 | 測試目的 |
| 晶圓測試（Wafer Sort） | 晶圓上未切割的裸晶 | 篩出功能異常的晶片，避免浪費封裝成本 |
| 成品測試（Final Test） | 封裝完成的成品 IC | 驗證所有功能與電氣特性是否符合規範 |

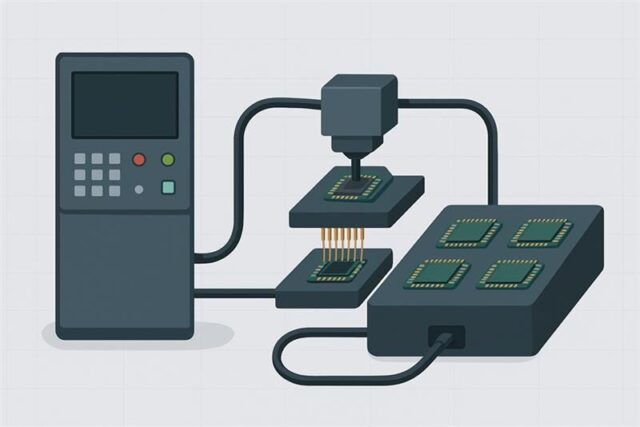

這兩個階段的測試都仰賴 ATE 完成自動化操作。ATE 會透過探針卡（Probe Card）或測試插座（Socket）與晶片連接，模擬實際運作情境下的電氣訊號，以檢查晶片在不同電壓、溫度及頻率條件下的表現。
ATE 的組成與運作原理
一台完整的 ATE 系統，主要由以下幾個部分組成：
| 模組 | 功能 |
| 測試主機（Tester） | 提供電源、時脈與數位／類比訊號 |
| 測試介面（Handler / Prober） | 負責自動搬運與定位晶片 |
| 測試程式（Test Program） | 定義測試項目與判定條件 |
| 測試治具（Load Board / Probe Card） | 實體連接晶片與測試系統的介面 |
在測試過程中，ATE 根據預先設定的測試程式，輸出各種訊號並收集晶片的回應。透過高速量測與比對，系統能快速判定晶片是否通過測試。對於 MCU、SoC、記憶體等高複雜度 IC，ATE 必須同時支援多通道、高頻訊號與大量測試向量，以確保測試覆蓋率與準確度。
ATE 的關鍵角色
在晶片量產階段，ATE 是品質的第一道防線，並對整體產品良率與出貨品質有直接影響。其主要價值包括：
- 確保功能正確，避免瑕疵品流入市場。
- 透過測試數據監控製程穩定性，協助早期發現異常。
- 降低 DPPM（Defective Parts Per Million），滿足車規、工控與通訊應用的品質要求。
- 搭配測試自動化與資料分析，提升產線效率並降低測試成本。
例如，車用 MCU 或記憶體 IC 的 DPPM 要求通常低於 10，亦即每一百萬顆晶片中，最多只能容許十顆有缺陷。若沒有高效能 ATE 與嚴謹的測試程式設計，幾乎無法達到這樣的品質目標。
芯測如何協助提升ATE測試效率
在ATE量產測試中，「測試演算法」與「測試程式」是影響測試覆蓋率與效率的關鍵因素。芯測科技針對記憶體類產品，提供多種可與 ATE 環境整合的測試解決方案，包括：
- MBIST / eFlash BIST IP：內建測試邏輯，支援晶片自我測試，減少 ATE 測試時間。
- UDA + TEC 演算法生成平台：根據晶片架構與缺陷特性，自動產生最佳化測試序列，提高測試覆蓋率。
- 測試數據分析工具：整合量產數據，協助持續優化測試策略與良率。
這些方案能在不增加 ATE 硬體負擔的前提下，顯著提升測試效能與品質一致性。
總結
ATE 是半導體量產測試中最重要的設備之一，也是晶片品質的最後守門員。
從晶圓到封裝成品，ATE 以高速且精準的方式為每顆 IC 把關，確保產品能穩定運作於各種應用場域中。
隨著晶片技術與測試需求不斷提升，芯測科技將持續以創新的 BIST 與測試演算法平台，協助客戶在 ATE 測試環境中達成高覆蓋率、高良率與高可靠度的量產目標。
